Q611F氣動塑料球閥

一、氣動塑料球閥 概述

氣動塑料球閥重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。
外型結構緊湊美觀
本體重量輕容易安裝
耐腐蝕性強，應用范圍廣
材質衛生無毒、耐磨損、容易拆卸，維護簡單易行

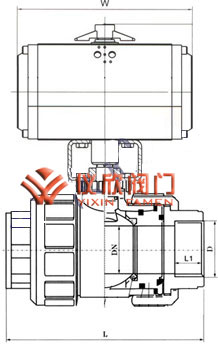

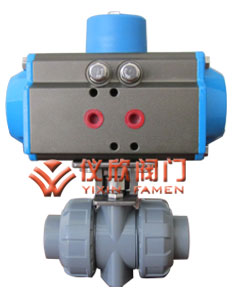

氣動塑料球閥	氣動塑料球閥外形尺寸圖

二、氣動塑料球閥 規格參數

空氣驅動	壓縮空氣4-6bar(可帶手輪)
公稱通徑	15～100mm
公稱壓力	1.0～1.6Mpa
適用溫度	0～+60℃
連接方式	法蘭、螺紋、由令
閥結構	一體、三通L、三通T
閥體材質	UPVC、CPVC、PP
閥芯材質	UPVC、CPVC、PP
密封材質	PTFE
適用介質	PVC兼容的食品工業化學溶劑
可選附件	限位開關、定位器、電磁閥、減壓閥

三、氣動塑料球閥 外形尺寸

通徑	英寸″	尺寸
		L	L1	L2	D1	D2	D3	D4	D5
15	1/2	112	60	16	13	20.1	20.3	31	45
20	3/4	132	73	19	18	25.1	25.3	37	55
25	1	144	78	22	23	32.1	32.3	44	66
32	1 1/4	165	87	26	30	40.1	40.3	54	82
40	1 1/2	171	92	31	38	50.1	50.3	65	98
50	2	200	112	38	48	63.1	63.3	79	120
65	2 1/2	273	136	44	61	75.1	75.3	92	140
80	3	303	158	51	69	90.1	90.3	108	160
100	4	326	176	61	99	110.1	110.4	146	225
