Q641氣動切斷球閥

一、氣動切斷球閥 概述

氣動切斷球閥是由球閥及單(雙)作用活塞式氣動執行器組成，具有結構緊湊、體積小、行可靠、密封性好、維修容易等特點。 氣動切斷球閥是以壓縮空氣為動力，閥桿帶動閥芯在閥體內轉動90°，以實現全開——全閉的動作，氣動切斷球閥按其密封性能可分軟密封閥座及金屬密封閥座。

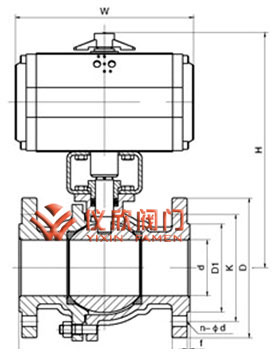

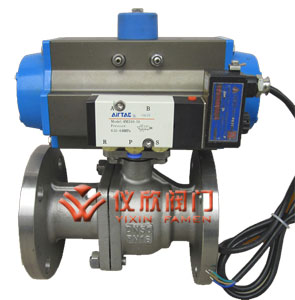

氣動切斷球閥	氣動切斷球閥尺寸圖

二、氣動切斷球閥 執行標準

1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

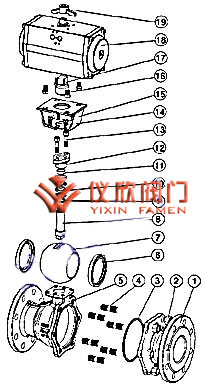

三、氣動切斷球閥 主要零件材質表

序號	零件名稱	材 質
		C	P	R
1	右閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	螺母	35	1Cr18Ni9Ti	1Cr18Ni9Ti
3	墊片	PTFE	PTFE	PTFE
4	螺柱	35	1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥體	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
6	閥座	PTFE	PTFE	PTFE
7	球體	1Cr18Ni9Ti	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
8	閥桿	1Cr13	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
9	墊片	PTFE	PTFE	PTFE
10	填料	PTFE	PTFE	PTFE
11	襯套	PTFE	PTFE	PTFE
12	壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
13	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
14	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
15	連接支架	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti
16	螺栓	35	1Cr18Ni9Ti	1Cr18Ni9Ti
17	連接套	35	1Cr18Ni9Ti	1Cr18Ni9Ti
18	氣動裝置
19	位置指示器	塑料	塑料	塑料

四、氣動切斷球閥 主要外形尺寸

公稱通徑DN(mm)	尺寸							執行器型號
	L	D	D1	D2	b	f	n-Φd
15	108	95	65	45	14	2	4-14	GT52/GT63K
20	117	105	75	55	14		4-14	GT63/GT63K
25	127	115	85	65	14		4-14	GT63/GT83K
32	140	135	100	78	16		4-18	GT83/GT83K
40	165	145	110	85	16	3	4-18	GT83/GT110K
50	178	160	125	100	16		4-18	GT83/GT110K
65	190	180	145	120	18		4-18	GT110/GT127K
80	203	195	160	135	20		8-18	GT127/GT127K
100	305	215	180	155	20		8-18	GT127/GT160K
125	256	245	210	185	22		8-18	GT160/GT190K
150	394	280	240	210	24		8-23	GT190/GT210K
200	457	335	295	265	26		12-23	GT254/BAW20S
250	533	405	335	320	30		12-25	BAW17/BAW20S
