電動閥門氣動閥門自力式調節閥手動閥門
ZCW微型電磁閥廣泛用于航天軍工、石化電力、造船業、分析測量儀器、醫療器械、實驗設備、精密儀器、焊接機器、環保設備、紡織機械、服裝機械、清洗設備、噴灌系統、食品工業等自動化控制。
 |
 |
ZCW微型電磁閥 | ZCW微型電磁閥接線圖 |

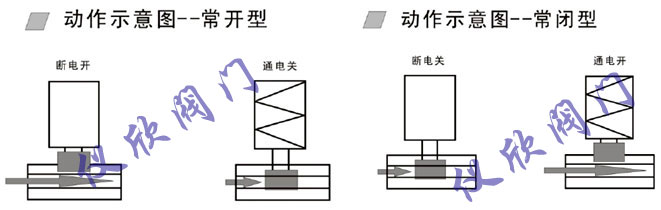

原理結構：直動活塞型
閥體材質：黃銅、304不銹鋼
接口尺寸： G1/4″
流量通徑：1mm-8mm
控制方式：常閉式
工作壓力：B10級：0-10bar。
流體范圍①：氣、水、油、蒸汽、制冷劑、腐蝕性流體
流體溫度：-200--200℃
環境溫度;： -5--40℃
標準電壓：AC220V、DC24V。
功率消耗： 8VA （AC）、8W(DC)
介質粘度：小于50CST（大于時需定制）
防護等級：IP65
防護性能：防水、防爆、防腐
附加功能：手動、止回
閥體材質：304、316
連接方式：內螺紋、外螺紋

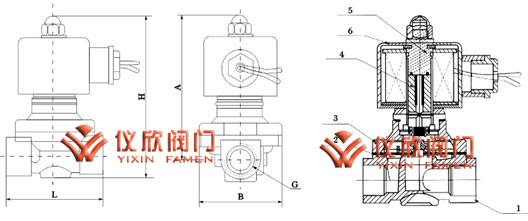

| 型號 | 公稱通徑 | 閥體尺寸 | 適用壓力 | 接口尺寸 | 固定尺寸 |
|---|---|---|---|---|---|
| (mm) | 長×高 | (MPa) | (″) | (mm) | |
| ZCW01 | 1 | 26×56 | 0～15 | G1/8 | 15×10-M4 |
| ZCW02 | 2 | 40×70 | 0～8 | G1/8 | 20×20-M4 |
| ZCW03 | 3 | 40×70 | 0～2 | G1/8;1/4 | 20×20-M4 |
| ZCW04 | 4 | 40×70 | 0～1 | G1/4 | 20×20-M4 |
| ZCW05 | 5 | 40×70 | 0～1 | G1/4 | 20×25-M6 |
| ZCW06 | 6 | 45×75 | 0～0.8 | G1/4 | 20×25-M6 |
| ZCW08 | 8 | 45×75 | 0～0.6 | G1/4;3/8 | 20×25-M6 |
