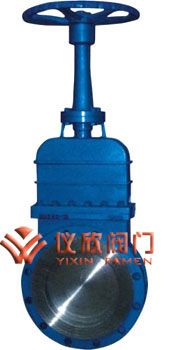

手動暗桿式刀形閘閥

一、手動暗桿式刀形閘閥 概述

手動暗桿式刀形閘閥，屬閥門技術領域。所要解決的問題是提供一種結構長度短、體積小、密封可靠、使用壽命長的煤氣刀閘閥。構成中包括閥體、閘板、閥蓋、閥桿和傳動機構，其特點為，閥體為平面板狀結構、與管道對夾連接，閘板采用單閘板，一側與閥體閥座密封，背面與閥體另一側之間楔形接觸，密封面與介質流向相對。所述楔形接觸結構是在密封面背面均設楔形壓緊塊，閥體另一側對應壓緊塊處設調節頂絲。本實用新型具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷，密封面受壓均勻、貼合嚴密、在關閉過程中可將閥座密封面上的塵粒、焦油等刮走以及排污方便等優點。適宜在含粉塵或焦油的煤氣管線中使用。

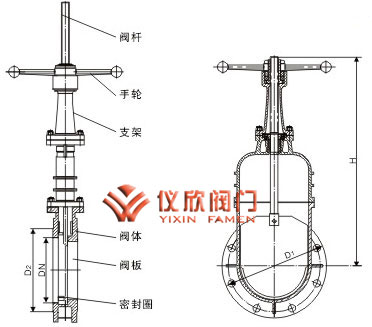

手動暗桿式刀形閘閥	手動暗桿式刀形閘閥尺寸圖

二、手動暗桿式刀形閘閥 主要性能規范

公稱壓力（MPa)	殼體試驗（MPa)	密封試驗（MPa)	工作溫度	適用介質
1.0 1.6	1.5 2.4	1.1 1.8	≤100℃ ≤100℃	紙漿、污水、煤漿、灰、渣水混和物

三、手動暗桿式刀形閘閥 主要技術參數

體、蓋	閘閥	閥桿	密封面
不銹鋼、碳鋼、灰鑄鐵	碳鋼、不銹鋼	不銹鋼	橡膠、四氟、不銹鋼、硬質合金

四、手動暗桿式刀形閘閥 主要外形及連接尺寸

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100		4-M16	180
	65	46	180	145	120		4-M16	180
	80	46	195	160	135		4-M16	220
	100	52	215	180	155		8-M16	220
	125	56	245	210	185		8-M16	230
	150	56	280	240	210		8-M20	280
	200	60	335	295	265		8-M20	360
	250	68	390	350	320		12-M20	360
	300	78	440	400	368		12-M20	400
	350	78	500	460	428		16-M20	400
	400	102	565	515	482		16-M22	400
	450	114	615	565	532		20-M22	530
	500	127	670	620	585		20-M22	530
	600	154	780	725	685		20-M27	600
	700	165	895	840	800		24-M27	600
	800	190	1010	950	898		24-M30	680
	900	203	1110	1050	1005		28-M30	680
	1000	216	1220	1160	1115		28-M30	700
	1200	254	1450	1380	1325		32-M36	800
1.6	50	43	160	125	99		4-M16	180
	65	46	185	145	120		4-M16	180
	80	46	200	160	135		8-M16	220
	100	52	220	180	155		8-M16	220
	125	56	250	210	185		8-M16	230
	150	56	285	240	210		8-M20	280
	200	60	340	295	265		12-M20	360
	250	68	405	355	310		12-M22	360
	300	78	460	410	375		12-M22	400
	350	78	520	470	435		16-M22	400
	400	102	580	525	485		16-M27	400
	450	114	640	585	545		20-M27	530
	500	127	715	650	609		20-M30	530
	600	154	840	770	720		20-M36	600
	700	165	910	840	788		24-M36	600
	800	190	1025	950	898		24-M36	680
	900	203	1125	1050	998		28-M36	680
	1000	216	1255	1170	1110		28-M42	700
	1200	254	1485	1390	1325		32-M48	800
