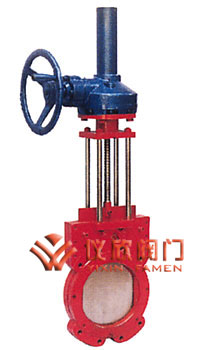

傘齒輪漿液閥

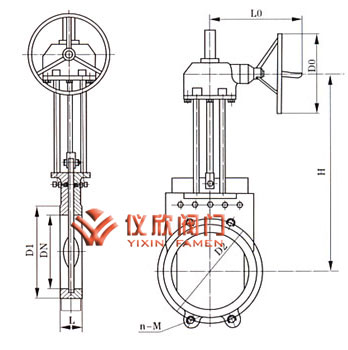

傘齒輪漿液閥	傘齒輪漿液閥尺寸圖

公稱壓力PN	密封試驗	殼體試驗	工作溫度	適用介質
0.6MPa	0.66MPa	0.9MPa	-10℃～120℃	泥漿、煤渣、紙漿、糧漿、粒狀物等介質
1.0MPa	1.1MPa	1.5MPa	-10℃～120℃	泥漿、煤渣、紙漿、糧漿、粒狀物等介質

公稱通徑DN	結構長度L		D1	D2	H	L0	D0	n-M
公稱通徑DN	0.6	1.0.	D1	D2	H	L0	D0	n-M
50	48	48	100	125	300	400	250	4-M16
65	48	48	120	145	310	400	250	4-M16
80	50	50	135	160	330	400	250	4-M16
100	50	50	155	180	380	400	250	8-M16
125	50	50	185	210	440	400	250	8-M16
150	60	60	210	240	500	400	250	8-M20
200	60	60	265	295	580	400	250	8-M20
250	70	70	320	350	670	420	300	12-M20
300	70	80	368	400	820	420	300	12-M20
350	80	90	428	460	900	420	300	16-M20
400	90	120	482	515	1020	420	300	16-M22
450	90	120	532	565	1150	420	300	20-M22
500	90	130	585	620	1250	420	300	20-M22
600	140	140	685	725	1500	420	300	20-M27
700	140	140	800	840	1750	420	300	24-M27
800	190	190	905	950	2000	420	300	24-M30
900	203	203	1005	1050	2300	420	300	28-M30
1000	216	216	1115	1160	2500	420	300	28-M30
1200	254	254	1325	1380	2800	420	300	32-M36
