雙金屬熱靜力疏水閥

一、雙金屬熱靜力疏水閥 概述

本蒸汽蔬水閥在管路停止運行后可完全排除凝結水，防凍，抗水擊、抗污及排污性能好，同時閥門出口端壓力高于進口端時，閥門能自動關閉．可代替止回閥。
結構獨特、性能優良、排水量大、漏汽最小、排水溫度可調節．過冷度在2℃左右，可排除大量冷空氣和其它不凝汽體，不會產生汽堵現象?？筛鼡Q內件，易于維修和調整。

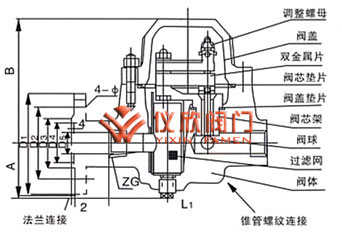

雙金屬熱靜力疏水閥	雙金屬熱靜力疏水閥結構圖

二、雙金屬熱靜力疏水閥 主要零件材料表

零件名稱	材料
閥體	碳鋼
閥蓋	碳鋼
閥座	不銹負
閭瓣	不銹鋼
密封目球	不銹鋼
雙金屬片	不銹熱金屬
彈簧	不銹鋼
過濾器	不銹鋼

三、雙金屬熱靜力疏水閥 主要性能規范

型號	BNF1	BNF2
工作壓力(MPa)	0.01	0.3-0.8
工作溫度（℃）	220	220
最大排量（kg/h）	2100	500-3000
工作介質	蒸汽、凝結水

雙金屬熱靜力疏水閥	雙金屬熱靜力疏水閥結構圖

四、雙金屬熱靜力疏水閥 主要外形尺寸與連接尺寸

型號		BMF1			BNF2
連接方式		ZG1/2″	ZG3/4″	ZG1″	ZG1/2″	ZG3/4″	ZG1″
通徑		15	20	25	15	20	25
外形尺寸	L	100	105	105	100	105	105
	W	63	63	63	63	63	63
重量		0.8	0.9	0.9	0.8	0.9	0.9

五、雙金屬熱靜力疏水閥　主要外形尺寸

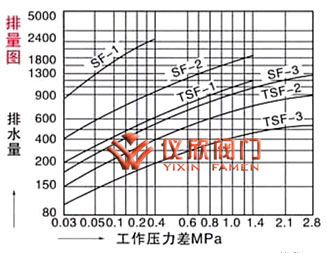

雙金屬熱靜力疏水閥結構圖	雙金屬熱靜力疏水閥工作壓力表

型號	公稱通徑DN（mm）	尺寸
		L	H	D	D1	D2	b	f	Z-Φd
SF-1/2/3-GF	15	230	180	95	65	45	14	2	4-Φ14
	20	230	180	105	75	55	14	2	4-Φ14
	25	230	185	115	85	65	14	2	4-Φ14
	32	250	195	135	100	78	16	2	4-Φ18
	40	250	200	145	110	85	16	3	4-Φ18
	50	250	208	160	125	100	16	3	4-Φ18
TSF-1/2/3-GF	15	210	140	95	65	45	14	2	4-Φ14
	20	210	145	105	75	55	14	2	4-Φ14
	25	210	150	115	85	65	14	2	4-Φ14
