J744X/J644X液壓、氣動角式快開排泥閥，是一種由液壓源或氣動源作執行的角型截止類閥門。通常成排安裝在沉定池底部外側壁，用以排除池底沉淀的泥砂和污物。該閥液壓缸之活塞為L形皮碗，密封性能好，經久耐用，閥門密封副亦橡膠密封，無泄漏。還可通過電動二位四通換向電磁閥實現遠程控制。操作方便，安全可靠。
 |
 |

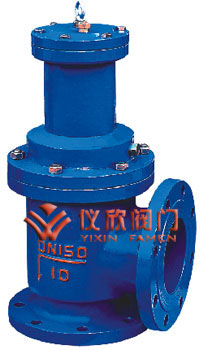

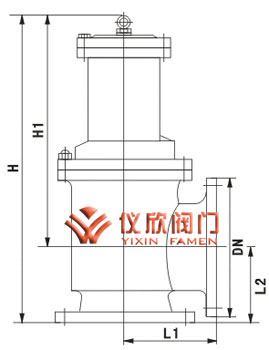

J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥 | J744X液壓角式快開排泥閥、J644X氣動角式快開排泥閥尺寸圖 |
| 零件名稱 | 閥體、閥蓋 | 膜片壓板、閥盤 | 閥桿 | 膜片 |
|---|---|---|---|---|
| 材料 | 灰鑄鐵、球墨鑄鐵、鑄鋼 | 球墨鑄鐵、青銅 | 不銹鋼 | 尼龍強化橡膠 |
| 公稱壓力(MPa) | 試驗壓力(MPa) | 液壓缸 工作介質 |
適用溫度 | 適用介質 | |
|---|---|---|---|---|---|
| 殼體 | 密封 | ||||
| 1.0 | 1.5 | 1.1 | 清水、氣 | ≤80℃ | 水、污水 |
| 1.6 | 2.4 | 1.76 | |||
| 公稱通徑 (mm) |
尺寸 | 接管螺紋G | ||
|---|---|---|---|---|
| H | L1 | L2 | ||
| 80 | 480 | 135 | 125 | 1/2〞 |
| 100 | 500 | 145 | 125 | 1/2〞 |
| 150 | 620 | 175 | 145 | 1/2〞 |
| 200 | 735 | 225 | 185 | 1/2〞 |
| 250 | 805 | 260 | 205 | 1/2〞 |
| 300 | 940 | 280 | 245 | 3/4〞 |
| 350 | 1100 | 305 | 270 | 3/4〞 |
| 400 | 1200 | 340 | 310 | 1〞 |
