三片式球閥

一、三片式球閥　特點

三片式球閥是一種比較新型的球閥類別，閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。 閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。三片式球閥廣泛適用于石油、化工、城市給排水等要求嚴格切斷的工況。驅動方式:手動、電動、氣動 可設置90°開關定位機構，根據需要加鎖以防止誤操作。

二、三片式球閥　用途

適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

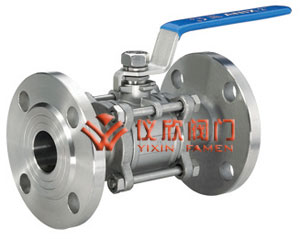

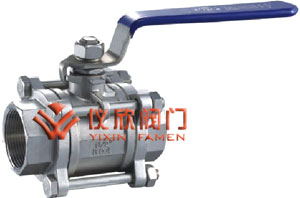

三片式法蘭球閥	三片式螺紋球閥

三、三片式球閥 主要零件材料

序號NO.	零件名稱	材質
		不銹鋼	碳鋼
1	螺栓	不銹鋼304	碳鋼
2	彈簧墊圈	不銹鋼304	不銹鋼304
3	螺母	不銹鋼304	碳鋼
4	閥蓋	不銹鋼SS316	碳鋼WCB
5	閥體	不銹鋼SS316	碳鋼WCB
6	球	不銹鋼SS304	不銹鋼CF8
7	密封圈	聚四氟乙烯PTFE	聚四氟乙烯PTFE
8	閥桿	不銹鋼SS316	不銹鋼SS304
9	填料	聚四氟乙烯PTFE	聚四氟乙烯PTFE
10	閥桿螺母	不銹鋼SS316	不銹鋼SS304
11	彈簧墊圈	不銹鋼SS304	不銹鋼SS304
12	螺母	不銹鋼SS304	不銹鋼SS304
13	手柄	不銹鋼SS304	不銹鋼SS304

四、三片式球閥 主要尺寸

SIZE	1/2"	3/4"	1"	11/4"	11/2"	2"	21/2"	3"	4"
d	15	20	25	32	38	50	65	76	100
L	130	150	160	180	200	230	290	310	350
D	95	105	115	135	145	160	180	195	230
D1	65	75	85	100	110	125	145	160	190
D2	45	55	65	78	85	100	120	135	160
b	14	16	16	18	18	20	22	24	24
f	2	2	2	3	3	3	3	3	3
H	75	95	90	110	130	140	170	180	250
W	130	140	140	170	200	220	350	350	550
n-do	4-14	4-14	4-14	4-18	4-18	8-18	8-18	8-18	8-22
