DJ41Y低溫截止閥

一、低溫截止閥 用途

低溫截止閥適用于低溫液體貯運設備的管理系統，具有開關靈活、密封可靠的特點，也可用于其他低溫和深冷介質的管理系統。
低溫截止閥 溫度范圍 -46℃- +200℃ -100℃- +200℃ -196℃-200℃ -230℃- +200℃

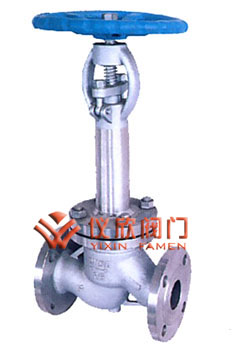

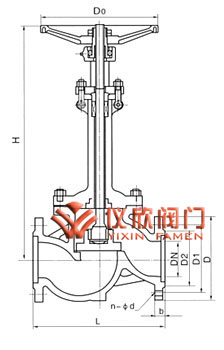

低溫截止閥	低溫截止閥尺寸圖

二、低溫截止閥 主要零件材質

零件名稱	閥體、閥蓋	閥桿、閥瓣	填料	支架
材料	A352-LCB A352-LC3 A351-CF8	A182-F304	聚四氟乙烯	A216-WCB

三、低溫截止閥 主要零件材質

型號	壓力級 （磅級）	常溫試驗壓力Ps(MPa)			低溫密 封試驗 壓力 Ps(MPa)	工作溫度及適用介質
		殼體	密封（氣）	上密封
DJ40Y-150（Lb）	150	3.0	0.6	2.2	0.6	-46℃氨、液氮丙烷	-101℃乙烯二氧化碳	-196℃；甲烷液化天然氣
DJ40Y-300（Lb）	300	7.5	0.6	5.5	1.0
DJ40Y-600（Lb）	600	15	0.6	11	1.0

四、低溫截止閥 執行標準

設計與制造：JB/T7749-95
結構長度：GB/T12221-89
連接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
檢驗與試驗：JB/T7749-95

五、低溫截止閥 性能參數

型號		DJ41Y-16	DJ41Y-16P	DJ41Y-25	DJ41Y-25P	DJ41Y-40	DJ41Y-40P
工作壓力（MPa）		1.6		2.5		4.0
適用溫度（℃）		-45		-101		-196
適用介質		液化天然氣、乙烯、丙烯等低溫介質
材料	閥體、閥蓋	LCB	LC3	LCB	LC3	LCB	LC3
	閥瓣、閥座	鉻鎳鋼＋鈷鉻鎢
	閥桿	鉻鎳鋼
