管道過濾器是管道輸送液體過程中清除固體雜質的設備。液體流經過濾器時，其中的雜質被濾出，可保護機泵、壓縮機、儀表和其它設備正常工作。當需要清洗時，只要將可拆卸的濾筒取出，去除濾出的雜質后，重新裝入即可，使用維護極為方便。
|
公稱通徑：50～300mm 公稱壓力：10～4.0MPa 工作溫度:-196～400℃ 工作介質： 1、化工、石油生產及城市供熱中的弱腐蝕性物料。如水、氨、油品、 烴類等。 2、化工生產中的腐蝕性物料。如純堿、硫酸、硝酸、醋酸等。 3、制冷、空分生產中的低溫物料。如液甲烷、液氮、液氧及各種冷劑。 4、輕工食品、制藥生產中有衛生要求的物料。如啤酒、飲料、醫藥用品等。 可攔截的固體顆粒粒徑：131～2032μm PN1.6～5.0MPa DN50～300 殼體材料：鑄鐵、碳鋼、不銹鋼 |
 |
 |
 |

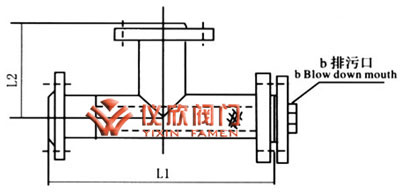

TG-A型過濾器結構圖 | TG-B型過濾器結構圖 |
| 公稱直徑 | 主要尺寸 | 排放□“B” | 參考重量 （KG） |
|||
|---|---|---|---|---|---|---|
| L | L1 | L2 | H | R1/2" | ||
| 50 | 300 | 526 | 164 | 164 | 13.9 | |
| 65 | 338 | 594 | 184 | 184 | 19.5 | |
| 80 | 368 | 652 | 196 | 196 | 24.3 | |
| 100 | 423 | 735 | 220 | 175 | 36.1 | |
| 125 | 466 | 814 | 240 | 194 | 55.3 | |
| 150 | 521 | 917 | 270 | 217 | 74.1 | |
| 200 | 630 | 1108 | 320 | 268 | 145.0 | |
| 250 | 738 | 1310 | 370 | 320 | 220.1 | |
| 300 | 846 | 1512 | 420 | 372 | 317.9 | |
| 公稱直徑DN | 主要尺寸 | 排放□“B” | 參考重量（Kg) | ||
|---|---|---|---|---|---|
| L | L1 | L2 | R1/2" | ||
| 50 | 298 | 158 | 268 | 13.6 | |
| 65 | 337 | 179 | 304 | 18.9 | |
| 80 | 370 | 195.5 | 330 | 24.0 | |
| 100 | 432 | 225 | 382 | 36.3 | |
| 150 | 557 | 280 | 482 | 68.9 | |
| 200 | 678 | 332.5 | 578 | 140.0 | |
| 250 | 791 | 383 | 666 | 216.2 | |
| 300 | 918 | 437 | 768 | 315.2 | |
