Y型伸縮過濾器

一、Y型伸縮過濾器 概述

Y型伸縮過濾器是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。通常安裝于水力控制閥等設備的進口端，防止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用。Y型過濾器結構簡單，流阻小，可在線排除污物而不需拆除。Y型拉桿伸縮過濾器還具有安裝長度可調，裝拆方便的特點?？筛鶕枰O置濾網目數，通常范圍：水18～30目、蒸氣40～100目、油100～480目。

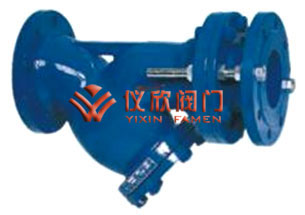

Y型伸縮過濾器	Y型伸縮過濾器

二、Y型伸縮過濾器 特點

伸縮過濾器，是使用水力控制閥及精密的易堵塞的機械產品所必須具備的過濾設備。通常安裝于水力控制閥等設備的進口端，防止顆粒性雜質進入通道，造成堵塞，使閥門或其他設備失靈而不能正常使用。

三、Y型伸縮過濾器 主要技術參數

型號	公稱壓力PN(MPa)	殼體試驗壓力(MPa)	工作壓力(MPa)
SY4P	1.0	1.5	1.0
YSTF	1.6	2.4	1.6

四、Y型伸縮過濾器 主要零部件材料

零件名稱	管體	濾網	伸縮拉桿	O形圈
材料	灰鑄鐵或球墨鑄鐵鑄鋼	不銹鋼	碳鋼鍍鋅	丁腈橡膠

五、Y型伸縮過濾器 主要連接尺寸

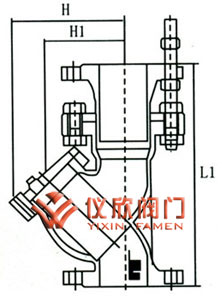

Y型伸縮過濾器尺寸圖	Y型伸縮過濾器尺寸圖

DN		65	80	100	125	150	200	250	300	350	400	450	500
L	螺紋
	法蘭	250	280	350	400	440	500	580	670	780	850	850	100
H	螺紋
	法蘭	198	210	250	305	358	450	503	578	598	618	693	765
H1	螺紋
	法蘭	270	295	344	422	485	602	710	815	844	872	978	1080

YSTF-10/16伸縮過濾器型

DN	50	65	80	100	125	150	200	250	300	350	400
L	300	320	380	430	500	550	650	775	900	1025	1150
H	155	183	210	250	305	358	450	503	578	598	618
H1	195	245	295	344	415	485	602	710	815	844	872
