電動閥門氣動閥門自力式調節閥手動閥門
W型 JFS型 EG6K41W、J、F-6、10、16型設計與制造按：GB12239或BS5156 結構長度按：GB12221或BS5156 法蘭連接尺寸按：GB4216.4或BS4504 試驗與檢驗按：GB/T13927或BS5156 常開式氣動襯膠,常開式襯氟塑料隔膜閥二、性能規范：型號 公稱壓力PN（Mpa） 試驗壓力PS（Mpa） 適用介質 工作溫度（℃） - - EG6B41WJFS-6 0．6 0．9 0．66 W．非腐蝕性流體J?一般腐蝕性流體FS。強酸堿及各種有機溶劑（溶融堿金屬）。
 |
 |

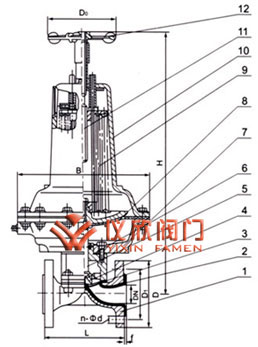

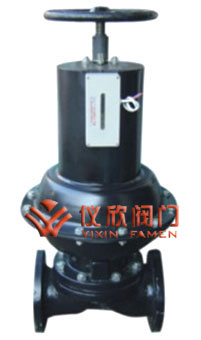

英標氣動隔膜閥 | 英標氣動隔膜閥尺寸圖 |
| 序號 | 名稱 | 材料 |
|---|---|---|
| 1 | 閥體 | 鑄鐵 |
| 2 | 閥體襯里 | 橡膠 |
| 3 | 隔膜 | 橡膠 |
| 4 | 閥瓣 | 鑄鐵 |
| 5 | 下閥桿 | 鑄鐵 |
| 6 | 閥蓋 | 碳鋼 |
| 7 | 汽缸 | 鑄鐵 |
| 8 | 氣動薄膜 | 橡膠 |
| 9 | 彈簧 | 2Cr13 |
| 10 | 氣缸蓋 | 鑄鐵 |
| 11 | 上閥桿 | 2Cr13 |
| 12 | 手輪 | 鑄鐵 |
| 型號 | 公稱壓力 PN（Mpa） |
試驗壓力PS（Mpa） | 適用介質 | 工作溫度（℃） | |
|---|---|---|---|---|---|
| - | - | ||||
| EG6B41WJFS-6 | 0．6 | 0．9 | 0．66 | W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑 （溶融堿金屬元素氧除外） |
≤100 ≤85 ≤150 |
| EG6B41WJFS-10 | 1．0 | 1．5 | 1．1 | ||
| EG6B41WJFS-16 | 1．6 | 2．4 | 1．76 | ||
| 型號 | 公稱通徑 DN（mm） |
尺寸 | 氣動裝置 | 質量 （㎏） |
|||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | f | D1 | D | D0 | n-d | H | B | 代號 ES |
耗氣量（cm3） | 氣源壓力（MPa） | 氣源接頭 | ||||
| J型 | W型 | ||||||||||||||
| EG6B41WJFS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 140 | 4-13．5 | 343 | 168 | 68 | 163．87 | 0．3 | 1/8 | 6．3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 140 | 4-13．5 | 345 | 168 | 68 | 196．65 | 0．3-0．4 | 1/8 | 7．3 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 140 | 4-17．5 | 363 | 260 | 68 | 229．4 | 0．3-0．4 | 1/8 | 8．3 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 140 | 4-17．5 | 430 | 260 | 69 | 1458．7 | 0．3-0．4 | 1/4 | 14．3 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 140 | 4-17．5 | 575 | 260 | 70 | 3162．7 | 0．3-0．4 | 1/4 | 26 | |
| EG6B41WJFS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 140 | 4-17．5 | 588 | 260 | 70 | 3243 | 0．3-0．4 | 1/4 | 30．8 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17．5 | 769 | 425 | 71 | 6636．8 | 0．4-0．5 | 3/8 | 64．9 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17．5 | 816 | 425 | 71 | 6948 | 0．4-0．5 | 3/8 | 70．3 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17．5 | 820 | 425 | 71 | 7374．2 | 0．4-0．5 | 3/8 | 80．7 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 280 | 8-22 | 920 | 549 | 72 | 10652 | 0．5 | 3/8 | 131．2 | |
| EG6B41WJFS-6 | 200 | 527 | 521 | 4 | 295 | 340 | 280 | 8-22 | 1010 | 549 | 72 | 16715 | 0．5 | 3/8 | 212 |
