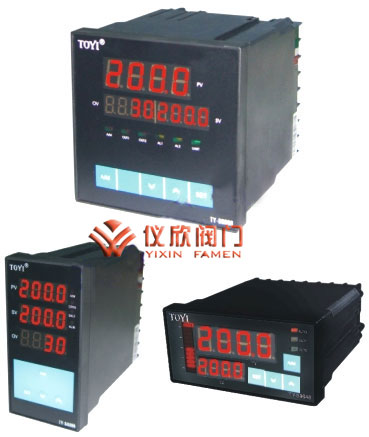

YX900PID控制器

一、YX900PID控制器 概述

YX900 智能數顯調節器為單回路數顯 PID 調節器，可自由組態選擇熱電 偶、Pt100、微弱電壓、標準電流/電壓（如 4-20mA/1-5V DC）等輸入信號類型， 對于電流/電壓線性輸入信號可以選擇顯示量程，經 PID 運算后輸出的控制信 號，可直接控制電動執行器、比例閥、繼電器、變頻器等，實現自動調節的目 的。適用于工業現場的溫度、壓力、流量、液位的精確控制。

二、YX900PID控制器 主要特點

軟件組態，自由組態輸入信號方式。（注：對熱電偶、標準電流電壓、Pt100 輸入信號間切換需更改儀表內部短路器）
獨特的 G900 輸入信號濾波算法，有效濾除數百倍于正常輸入信號范圍的尖峰脈沖信號，并保持 8 次/秒的采樣速度和技術指標精度。
多參數顯示，同時顯示信號測量值、設定值和輸出信號值、方便觀察及調試。
附帶反饋信號的電動執行器有操作簡便的閥位自動標定功能。
方便、簡潔和保護性的偏差修正。保證顯示與實際溫度一致。
PID 輸出有正作用/反作用選擇及輸出上限和下限限定功能。

三、YX900PID控制器 主要技術參數

輸入類型： a）熱電偶 K、S、B、R、E、J、T、N 輸入阻抗>1MΩ b）熱電阻：Pt100（-100℃~200℃），Pt100（-50℃~600℃）注：出廠前需指 明溫度范圍。 c）線性電壓：0~20mV、0~50mV，輸入抗阻＞1MΩ，量程可設定。 d）標準電流/電壓：4~20mA/1~5V DC，輸入阻抗 250Ω，量程可設定。 線性量程選擇范圍：有效數字-1999~8000 之間，小數點位置 0~3 位， 與輸入信號成線性比例關系，可設定量程數值及小數點位置。 精度：滿量程的 0.25%(0.2 級) PID 輸出(有正作用/反作用選擇) 繼電器（AC250V,16A）時間比例輸出； 繼電器（AC250V,16A）開、閉輸出控制電動執行器； 光隔離 4~20mA 控制輸出，負載≤500Ω 可設 1~2 個報警，類型如下：上限報警、下限報警、偏差報警、上偏差報 警、下偏差報警自動/手動無擾切換 電源：85~265V AC，＜8W 環境溫度：0~50℃，濕度≤85%RH
