高壓角式調節閥介紹

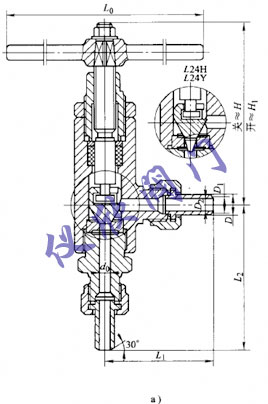

高壓調節閥是一種適用于高靜壓和高壓差調節的特殊閥門，多為角式單座，最高公 稱壓力可達32.0MPa,下圖所示為角式高壓調節閥結構。

角式高壓調節閥的閥體為鍛造結構。外螺紋連接的調節閥的公稱尺寸為DN3~25mm。該閥 的填料箱與閥體制成一體，填料用閥桿螺母壓緊，閥座與閥體分開，用閥底座壓入在閥體 內。這種結構加工容易，閥座容易更換，閥芯為單導向結構，只有正裝式。因為不平衡力 大，一般要配用閥門定位器。法蘭連接的調節閥其公稱尺寸為DN15~DN80mm。該閥的填 料箱與閥蓋做成一體，用支架壓緊；閥座與閥體分開，一般用螺紋旋入閥體內；閥芯為單 導向結構，只有正裝式；閥桿螺母與支架螺紋連接，其連接處裝一緊定螺釘；法蘭與閥體 采用螺紋連接，便于安裝。

a)外螺紋連接	b)法蘭連接
