自力式壓力調節閥工作原理詳解

自力式壓力調節閥，當調節參數變化時，所產生的力直接傳送給調節機構（閥芯），使 之沿力的方向產生位移的裝置。其動作是“比例”型的，也就是在給定范圍內，調節參數 的某一變化，對應于閥芯的一定位置。

自力式壓力調節閥有下列功能：
1）壓力的自動調節。
2）差壓調節。
3）流量自動調節等。
在上述功能中，著重介紹自力式壓力調節閥和差壓式調節閥。

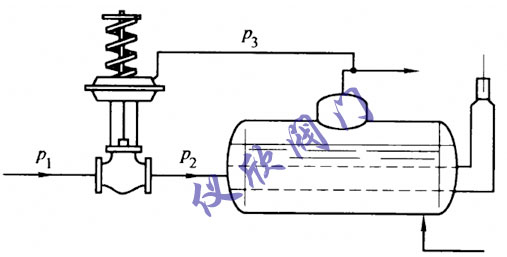

自力式壓力調節閥的結構，與單座和雙座調節閥相似。不同的是，所要進行調節的 裝置的壓力，直接作用于執行機構。如圖,1-1所示的壓力自力調節系統中，p3 是由被調節裝置傳送給執行機構的壓力。

壓力自動調節系統圖

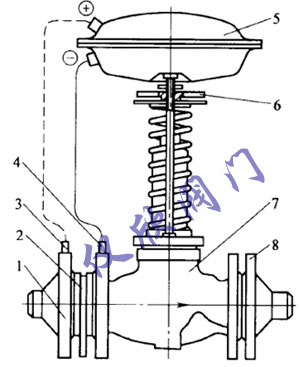

圖2-2示出自動式差壓式調節閥的結構。它由調節閥7和具有雙作用的執行機構 5組成。通過信號接頭3和4，接收從孔板2傳來的差壓信號。調節閥工作范圍的調節， 借助于調節螺母’，改變執行機構5中彈簧所受的力而實現。

自力式壓差調節閥結構

1、8—管法蘭 2—孔板 3、4—正、負信號接頭 5—執行機構 6—調節螺母 7—調節閥
