氣動保位閥結構及工作原理介紹

氣動保位閥是閥位保護裝置。當儀表的氣源壓力中斷，或氣源供給系統發生故障 時，氣動保位閥能夠自動切斷調節器與調節閥氣室，或定位器輸出與調節閥氣室之間的 通道，使調節閥的閥位保持原來的控制位置，以保證調節回路中工藝參數不變。這樣介 質的被調作用不中斷，故障消除后，氣動保位閥立刻恢復正常位置。

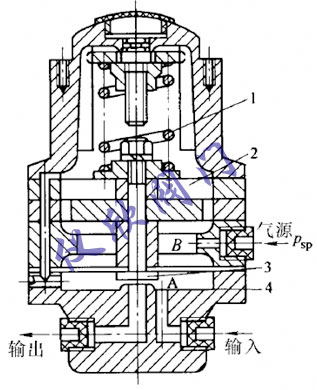

下圖所示為氣動保位閥的結構。當氣源信號進入氣室B時，作用在比較部件2上 的力，與彈簧1的作用力進行比較。正常狀態時，膜片比較部件2的推力，大于給定的彈 簧力，此時平板閥芯3抬起，打開噴嘴4，通道處于正常工作狀態。當氣源發生故障而供 氣中斷時，氣室B的壓力下降，在彈簧力作用下，平板閥芯3蓋住噴嘴，切斷了氣室A與 輸出口的通道。也就是將氣動執行機構的氣室密封，使調節閥的工作位置保持在原來的 位置上，起到保持閥位的作用。

氣動保位閥結構圖

1—彈簧 2—比較部分 3、平板閥芯 4—噴嘴 A、B—?dú)馐?/p>
