自力式差壓控制閥的介紹及工作原理

自力式壓差控制閥不需要外來能源,依靠被調介質自身壓力變化進行自動調節,自動消除管網的剩余壓頭及壓力波動引起的流量變化,恒定用戶進出口壓差,有助于系統穩定運行。特別適合用于戶外計量或自動控制系統中。

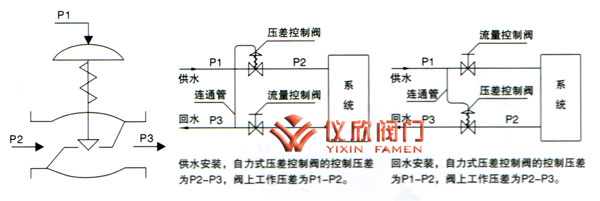

現以安裝在回水管道上的自力式壓 差控制閥為例說明其工作原理。當供水壓力這增大或減小時，信號由連接管傳入膜片上腔，帶動閥芯下移或上移，使閥座的流通面積減小或增大。P2-P3也增大或減小，直至P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間同閥座流向出品的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，直至膜片的受力重新平衡。P2恢復恒定，從而保證了被控系統的供回水間壓差基本不變。
