側裝式氣動執行機構傳動原理介紹

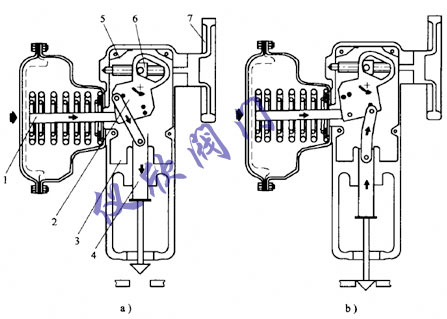

氣動側裝式執行機構也稱為增力型執行機構，從國外剛引進時也稱為∑F系統執行 機構。它的結構特點在于把執行機構的薄膜式膜頭裝在支架的側面，采用杠桿傳動把力 矩放大，擴大機構的輸出力。根據動作方式的要求，只要調整部分零件的安裝部位，就能 實現正作用和反作用的變換。下圖所示出它的結構和動作原理，當氣壓信號輸入氣室后，產生水平方向的推力，使推桿1帶動搖板2逆時針方向轉動，再通過連接板3使連桿4 帶動閥芯向下移動，實現氣關動作，即成為正作用執行機構。在圖下圖中，連接板已被連接到搖板2的右側，能夠?qū)崿F(xiàn)氣開動作，即成為反作用式式執行機構。

a)正作用———氣關 b）反作用———氣開 1—推桿! 2—搖板 3—連接板 4—連桿 5—絲杠 6—滑塊 7—手輪

要改變正、反作用，只要改變連接銷的位置就可以實現。連接銷是用來連接搖板和 連接板、連接板和連桿的。在實際操作中，只須打開面板及后蓋，把搖板與連接板連接的 連接銷插入搖板中與原孔對稱的另一邊孔中，并把連接板反裝，其他零件不必改變，就可 以實現正反作用的變換。 要改變行程也極其容易，只需打開面板及后蓋，把搖板與連接板連接的連接銷，插入 搖板中與原孔同一側位置的另一個孔中，就能實現行程變換。
