直通單座調節閥的閥體內只有一個閥芯和一個閥 座。特點是泄漏量小，易于保證密封。 結構上有調節型和切斷型。它們的區別在于 閥芯的形狀不同。調節型閥芯的形狀為柱 塞形；切斷型閥芯的形狀為平板形或錐形， 它的另一個特點是介質對閥芯的作用力大，即 不平衡力大，特別是在高壓差、大口徑的情 況下更為嚴重，所以僅適用于低壓差的場合。 否則應適當選擇推力大的執行機構，或配以 閥門定位器。

直通單座調節閥閥芯有正裝和反裝兩種類型。當閥芯向下移動時，閥芯與閥座間流通面積減小，稱為正裝；反之則稱為反裝。調節閥的公稱尺寸DN和閥座直徑dN標志著閥門的大小。對于公稱尺寸DN<2.5mm的單導向閥芯，只能正裝不能反裝。因此氣開式必須采用反作用 執行機構。 氣開式調節閥隨信號壓力的增大而流通面積也增大；而氣關式則相反，隨信號壓力 的增大而流通面積減小。

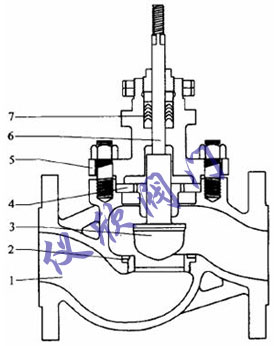

1—閥體 2—閥座 3—閥芯 4—導向套 5—閥蓋 6—閥桿 7—填料
